概述

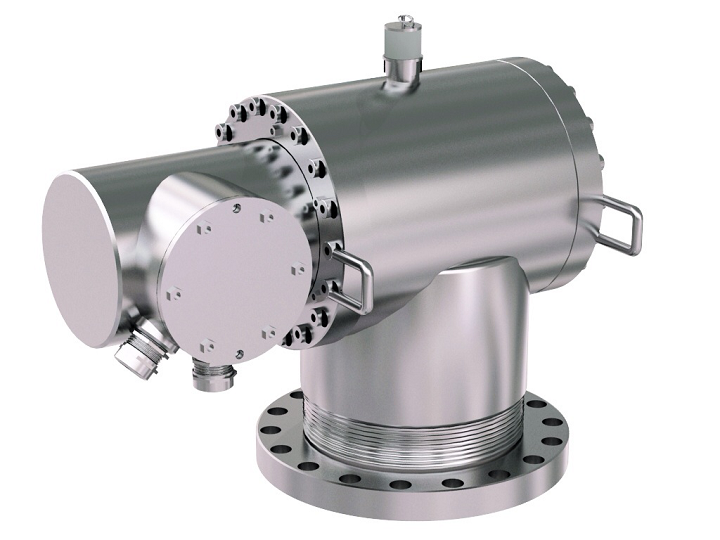

YQX-II-4型內置式開度（行程）檢測裝置是常州海通電氣自動化技術裝備有限公司設計開發的高新技術專利產品。本產品密封安裝于液壓缸端蓋上，由活塞的往復運動，通過與活塞桿相連接的鋼絲繩帶動高精度旋轉編碼器旋轉，輸出數據信號，實現閘門開度或液壓缸行程的數字化顯示和液壓啟閉機的智能化控制。整套裝置設計合理、結構簡單、安裝方便、性能可靠，具有檢測精度高、優良的耐壓及密封性、抗干擾性好、防護等級高、工作壽命長等特點。
YQX-II-4型檢測裝置是在2002年首次研究開發的新產品基礎之上。根據國內幾十項大、中型水電工程的應用實踐情況，對裝置的結構和性能進行了多次改進和完善，并在實際工程中再一次經應用驗證的成熟產品，是本公司具有自主知識產權產品。

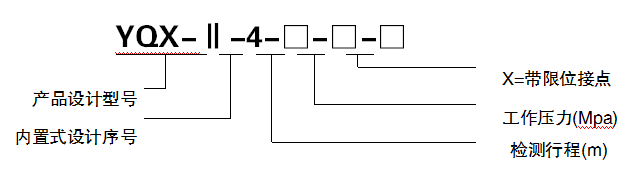

產品選型
技術指標
測量最大行程： | 8m 12m 16m 20mm |
測量精度和重復精度： | ±1㎜ |
測量行程： | 8m/486.96mm/圈 12m/581.19mm/圈 16m/659.73mm/圈 20m/738.27mm/圈 |
工作壓力： | 10Mpa |
試驗壓力： | 15Mpa |
活塞速度： | ≦10m/min |
工作環境： | -20℃～60℃ |
工作壽命/疲勞壽命： | 50000次/100000次（損失度0.5%） |
工作方式： | 連續工作 |
防護等級： | IP65 |

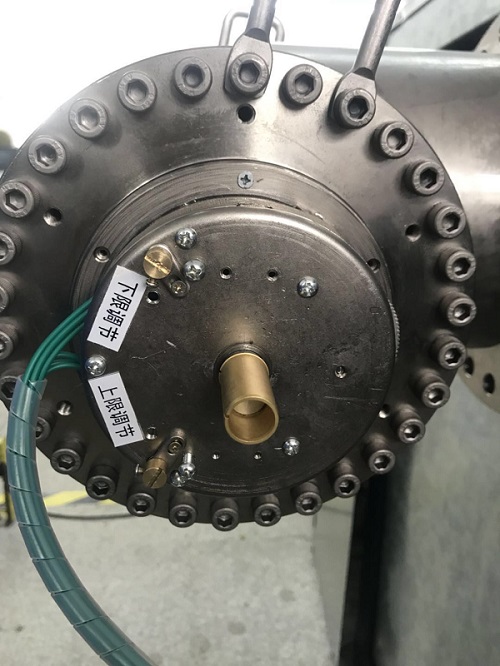

限位開關裝置
（光電開關為DC24V供電PNP輸出）
工作原理
YQX-II-4型內置式開度（行程）檢測裝置安裝在液壓缸的端蓋上，通過鋼絲繩與活塞桿相連接，當液壓啟閉機的液壓缸活塞桿處于上限位時，鋼絲繩纏繞在卷筒上，外伸時，鋼絲繩隨活塞桿移動而被拉出，帶動卷筒旋轉，同時，與卷筒軸安裝的彈簧被卷緊在芯軸上而蓄力，當活塞桿回縮時，依靠彈簧的蓄力帶動卷筒旋轉，并使鋼絲繩始終以張緊狀態被回收卷繞在卷筒上。由于卷同軸一端通過聯軸器（軟連接）與旋轉編碼器相連，故旋轉編碼器與卷筒同步旋轉，從而，完成了從活塞桿伸縮的直線位移量到旋轉編碼器旋轉所產生的信號轉換過程，并通過專用電纜線把信號發送至啟閉機自動化控制系統，實現對閘門開度數字化顯示和啟閉機操作系統的自動化控制。帶極限行程開關的檢測裝置，其卷同軸的另一端伸出1，軸上制有梯形螺紋，并安裝有行程開關，輸出開關量信號，行程開關的位置可根據設計極限位置進行調節后固定。
安裝使用
安裝YQX-II-41型內置式開度（行程）檢測裝置安裝十分簡單，只要使液壓缸端蓋上的相應尺寸符合本裝置法蘭、密封圈的配合要求，然后，將裝置用螺釘緊固即可。緊固過程中應對稱，成對逐漸擰緊，如加力不勻，會使密封圈受損，影響密封效果。
本裝置為全封閉安裝于液壓缸上支承端蓋上，因此，建議在液壓缸生產廠內進行安裝、聯調，有利于確保裝配質量，免去現場的安裝工作。
安裝示意圖如下：
產品的質量保證
產品的質量是企業發展的前提，生產全過程嚴格按ISO9001：2008質量管理體系對產品質量進行控制，為了能讓更好的產品面對用戶，本公司對產品主要技術指標逐項進行廠內試驗，對裝置的整體性能及其重要部件按相關標準進行檢測。
一、 耐壓試驗臺試驗：對內置式檢測裝置的動態耐壓和靜態耐壓進行測試。

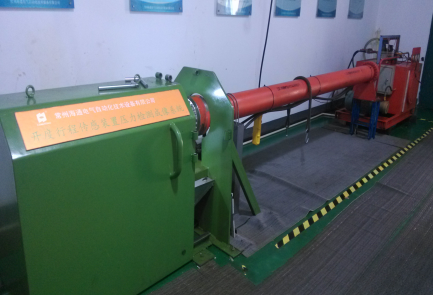

YQX-Ⅱ-4檢測裝置耐壓試驗臺
二、全自動測試線：用臥式油缸方式對基準點、顯示精度、重復精度、拉力、繞度、實時溫度、壓力、數據輸出形式、疲勞度等實時數據進行全自動測試。

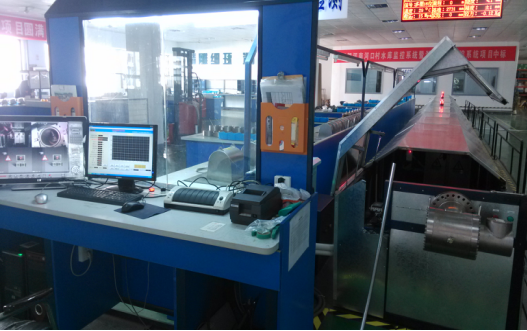

YQX-Ⅱ-4閘門開度（行程）檢測裝置全自動測試線
三、防腐處理：殼體內外壁及全部碳鋼材料零件均采用電鍍鎳磷合金新工藝防腐。
四、關鍵零件選購：彈簧、鋼絲繩均采用優質進口原裝產品。
注意事項：
1.嚴禁在安裝時，將該裝置和電焊的地線接通。（這種情況下使用電焊設備，容易產生放電，熔斷絲繩以及損壞擊穿編碼器內部電路）
2.產品出廠時鋼絲繩為預緊狀態，一定要在另一端拉緊鋼絲繩，并確認固定可靠后方可拆除防縮裝置，以免造成快速回復損壞裝置和其他影響安全的因素。
絕對型編碼器選型：
絕對型編碼器的工作與增量編碼器存在著重大的差別，在增量編碼器的情況下，位置是從零位標記開始計算的脈沖數量確定的，而絕對型編碼器的位置，是由輸出代碼的讀數確定的。在一圈里，每個位置的輸出代碼讀數是唯一的，因此，當電源斷開時，絕對型編碼器并不與實際位置分離。如果電源再次接通，由于是在圓盤上直接編碼，位置讀數仍是當前的，有效的，不像增量編碼器那樣，必須去尋找零位標記。
編碼器型號 | ASM58N | FSM58N | GMX425 | GAX60 |
編碼器類型 | 多圈絕對型 | 多圈絕對型 | 多圈絕對型 | 多圈絕對型 |
生產廠家 | 德國倍加福 | 德國倍加福 | 美國GEMPLE | 美國GEMPLE |
供電電壓 | 10V～30VDC | 10V～30VDC | 10V～30VDC | 10V～30VDC |
分辨率 | 65536 | 8192 | 4096 | 4096 |
轉數 | 16384 | 4096 | 4096 | 4096 |
防護等級 | IP66 | IP66 | IP65 | IP65 |
輸出信號 | SSI | 并行格雷碼 | SSI | 4～20mA |
連接電纜 | 8芯屏蔽電纜 | 20芯屏蔽電纜 | 8芯屏蔽電纜 | 8芯屏蔽電纜 |
編碼器的選擇根據用戶要求，可以提供多種 類型的編碼器。我司推薦使用上表中的編碼器，還可以提供其他廠家、其他接口類型的編碼器（如各種總線輸出，模擬量輸出等）。

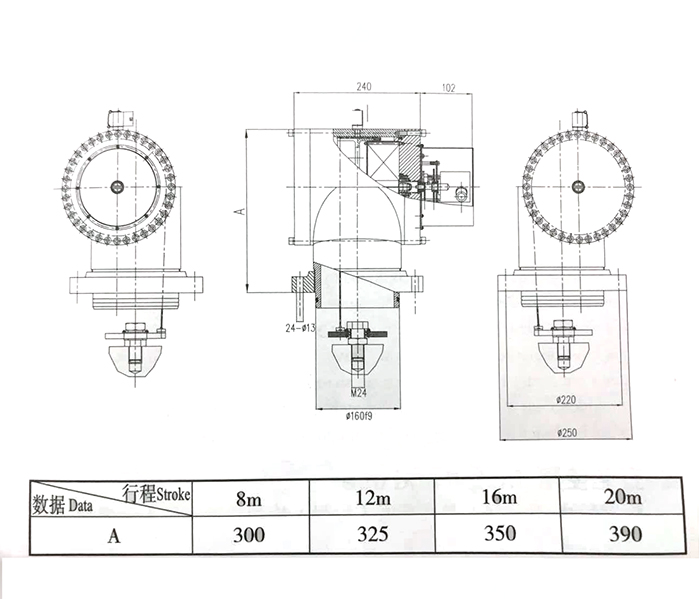

外形尺寸圖：
