YQX-II-NC2型內置插入式開度(行程)檢測裝置
YQX-II-NC2型內置插入式開度(行程)檢測裝置

詳細說明:


概述

 YQX-II-NC2型內置插入式開度(行程)檢測裝置是常州海通電氣自動化技術裝備有限公司與國家研究院聯合設計開發的高新技術專利產品。

  本產品適用于DL/T990-2005《雙吊點弧形閘門后拉式液壓啟閉機(液壓缸)系列參數》中,Ⅰ型布置型式液壓缸的行程檢測。本裝置通過高精度絕對量編碼器旋轉和上、下極限保護接點裝置來實現閘門開度數字化顯示和閘門限位上、下保護作用。整套裝置設計先進,性能可靠,檢測精度高,耐壓密封性好,耐環境防腐等級高,在線可維護性強,工作壽命高等特點。

 YQX-II-NC2內置插入開度(行程)檢測裝置通過4年左右更新研究開發,關鍵零部件采用德國核心技術,經過結構和性能的多次改進和完善后,已定型投入批量生產。本產品出廠前均經往復疲勞損失度和靜態耐壓及動態旋轉密封耐壓等多項試驗合格,在國內大中型水電水利工程的實際應用中受到了用戶好評,是國內外廣大用戶值得信賴的首選產品。

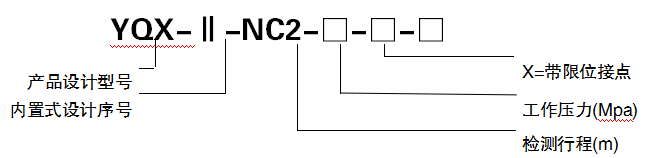

產品選型

blob


技術指標


測量最大行程:

5m   10m  16m

測量精度和重復精度:

     ±1㎜



測量行程:

5mm/414.69mm/

10mm/556.06mm/

16mm/775.97mm/

漲力

起始≧50~70N、最大行程≧160N

工作壓力:

5Mpa

試驗壓力:

7.5Mpa

活塞速度:

     ≦10m/min

工作環境:

      -20℃~60℃

工作壽命/疲勞壽命:

      50000/100000次(損失度0.5%

工作方式:

連續工作

防護等級:

IP65

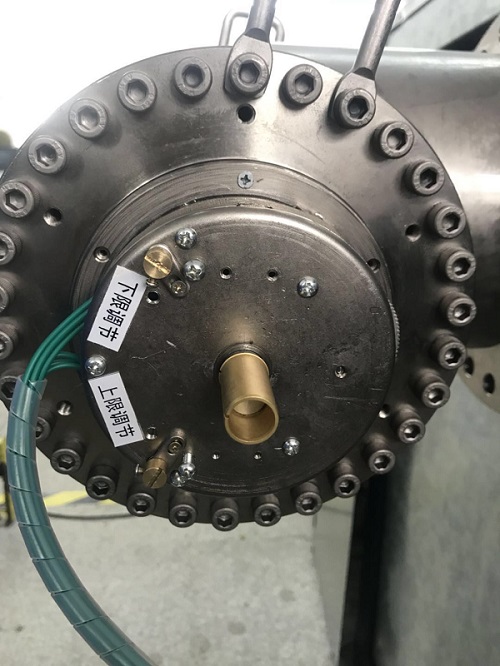

限位開關裝置

微信圖片_20181214134325


工作原理

QX-II-NC2型內置插入式開度(行程)檢測裝置密封安裝于液壓缸上支承端蓋球面軸承與端部法蘭之間,不銹鋼鋼絲繩通過自擺機構與活塞桿連接,當液壓啟閉機的液壓缸活塞桿處于上限位時,鋼絲繩纏繞在卷筒上,外伸時,鋼絲繩隨活塞桿移動而被拉出,帶動卷筒旋轉,同時,與卷筒同軸安裝的彈簧被卷緊在芯軸上而蓄力,當活塞桿回縮時,依靠彈簧的蓄力帶動卷筒旋轉,并使鋼絲繩始終以張緊狀態被回收卷繞在卷筒上。由于卷筒軸一端與旋轉編碼器相聯,故旋轉編碼器與卷筒同步旋轉,從而,完成了從活塞桿伸縮的直線位移量到旋轉編碼器旋轉所產生的信號轉換過程,并通過專用電纜線把信號發送至啟閉機自動化控制系統,實現對閘門開度數字化顯示和啟閉機操作系統的自動化控制。

帶行程極限開關的檢測裝置,通過兩級傳動齒輪變速,使擋光板對應于全檢測行程的轉角在270~300度左右。行程開關采用光電開關,輸出開關量信號,極限位置可根據設計要求進行調節后固定。


安裝使用

安裝YQX-II-NC2型內置插入式開度(行程)檢測裝置的液壓缸上支承端蓋應按照本產品說明書規定的安裝尺寸進行設計和加工,安裝時,首先將帶連接機構的鋼絲繩一端穿過上支承端蓋的豎向內孔與固定在活塞桿上的自擺機構進行扣接,再將本裝置主體部分插入上支承端蓋的安裝孔內,緊固法蘭螺釘即可。(注意:該裝置安裝時切記鋼絲繩必須卷緊在卷筒槽內,嚴禁鋼絲繩松繞狀態下插入安裝,防止鋼絲繩損環;插入時,仔細保護軸和法蘭上的O型密封圈。)最后,進行活塞桿伸縮試驗,檢查該裝置外編碼器主軸是否旋轉正常。

本裝置為全封閉安裝于液壓缸上支承端蓋上,因此,建議在液壓缸生產廠內進行安裝、聯調,有利于確保裝配質量,免去現場的安裝工作。


可維護性

YQX-II-NC2型內置插入式開度(行程)檢測裝置在結構設計中充分考慮現場的可維護性,安裝采用外側單向插入方式,并在鋼絲繩與活塞桿的連接端設計了便于拆裝的卡扣裝置,實現了現場可不拆卸液壓缸條件下進行維護的要求,從而大大改善了維修條件,減少了維修工作量。

1.檢查密封圈是否完好

2..將鋼絲繩一端卡扣機構穿過上支承端蓋豎向內孔與自擺機構進行卡式連接

3.將螺紋膠水涂在自擺機構固定螺釘?shù)穆菁y上

4.將自擺機構固定螺釘緊固在活塞桿上,然后檢查擺動是否靈活

5.鋼絲繩卷緊在卷筒槽內狀態下將裝置垂直插入上支承端蓋的安裝孔內

6.將本裝置法蘭順時針旋轉預緊

7.將所有螺釘均勻?qū)ΨQ逐個緊固

8.裝配極限開關裝置,將編碼器插入主軸并緊固定位,安裝防護罩

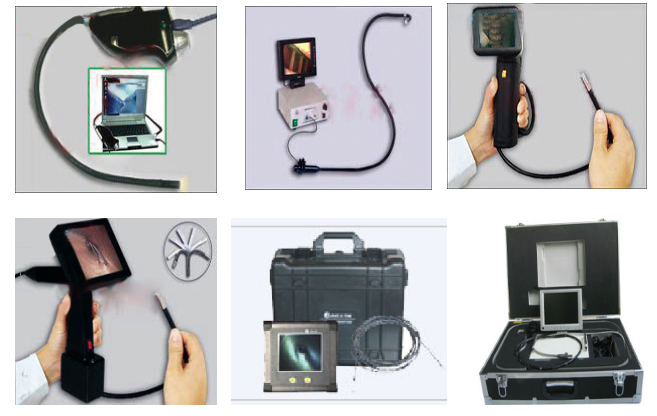

內置插入式(行程)檢測裝置在線維護成像系統及專用工具

blob


安裝方式與在線維護技術:該產品充分考慮現場安裝及可維護性,安裝方式為單側安裝。油缸吊頭與活塞桿之間采用德國M316不銹鋼材料,并采用德國特制快速接頭進行剛性連接(設計目的為在維護中油缸內部連接可嚙合與分離)。同時,在不拆卸油缸與吊頭的情況下,通過《國家水利水電YQX-II-NC2內置插入式開度(行程)檢測裝置在線成像系統》及專用工具進行現場在線快速維護。


產品的質量保證

產品的質量是企業發展的前提,生產全過程嚴格按ISO9001:2008質量管理體系對產品質量進行控制,為了能讓更好的產品面對用戶,本公司對產品主要技術指標逐項進行廠內試驗,對裝置的整體性能及其重要部件按相關標準進行檢測。

一、 耐壓試驗臺試驗:對內置式檢測裝置的動態耐壓和靜態耐壓進行測試。

blob

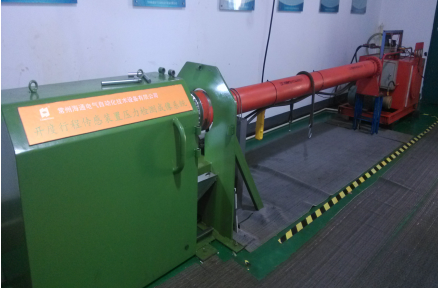

YQX-Ⅱ-NC2檢測裝置耐壓試驗臺



二、全自動測試線:用臥式油缸方式對基準點、顯示精度、重復精度、拉力、繞度、實時溫度、壓力、數據輸出形式、疲勞度等實時數據進行全自動測試。

blob

YQX-Ⅱ-NC2閘門開度(行程)檢測裝置全自動測試線



三、防腐處理:殼體內外壁及全部碳鋼材料零件均采用電鍍鎳磷合金新工藝防腐。

四、關鍵零件選購:彈簧、鋼絲繩均采用優質進口原裝產品。


注意事項

1.嚴禁在安裝時,將該裝置和電焊的地線接通。(這種情況下使用電焊設備,容易產生放電,熔斷絲繩以及損壞擊穿編碼器內部電路)

2.產品出廠時鋼絲繩為預緊狀態,一定要在另一端拉緊鋼絲繩,并確認固定可靠后方可拆除防縮裝置,以免造成快速回復損壞裝置和其他影響安全的因素。


絕對型編碼器選型

絕對型編碼器的工作與增量編碼器存在著重大的差別,在增量編碼器的情況下,位置是從零位標記開始計算的脈沖數量確定的,而絕對型編碼器的位置,是由輸出代碼的讀數確定的。在一圈里,每個位置的輸出代碼讀數是唯一的,因此,當電源斷開時,絕對型編碼器并不與實際位置分離。如果電源再次接通,由于是在圓盤上直接編碼,位置讀數仍是當前的,有效的,不像增量編碼器那樣,必須去尋找零位標記。

編碼器型號

ASM58N

FSM58N

GMX425

GAX60

編碼器類型

多圈絕對型

多圈絕對型

多圈絕對型

多圈絕對型

生產廠家

德國倍加福

德國倍加福

美國GEMPLE

美國GEMPLE

供電電壓

10V~30VDC

10V~30VDC

10V~30VDC

10V~30VDC

分辨率

65536

8192

4096

4096

轉數

16384

4096

4096

4096

防護等級

IP66

IP66

IP65

IP65

輸出信號

SSI

并行格雷碼

SSI

4~20mA

連接電纜

8芯屏蔽電纜

20芯屏蔽電纜

8芯屏蔽電纜

8芯屏蔽電纜

編碼器的選擇根據用戶要求,可以提供多種 類型的編碼器。我司推薦使用上表中的編碼器,還可以提供其他廠家、其他接口類型的編碼器(如各種總線輸出,模擬量輸出等)。

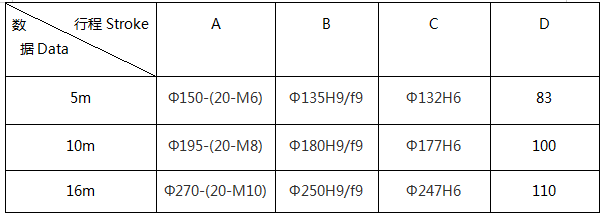

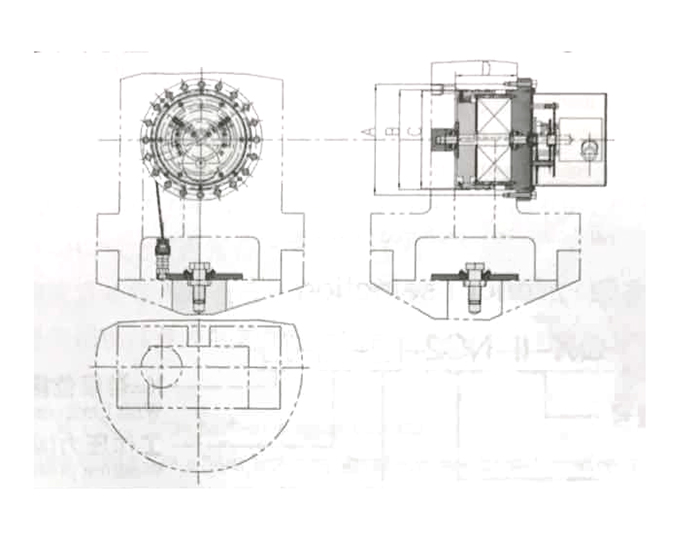

外形尺寸圖:

2

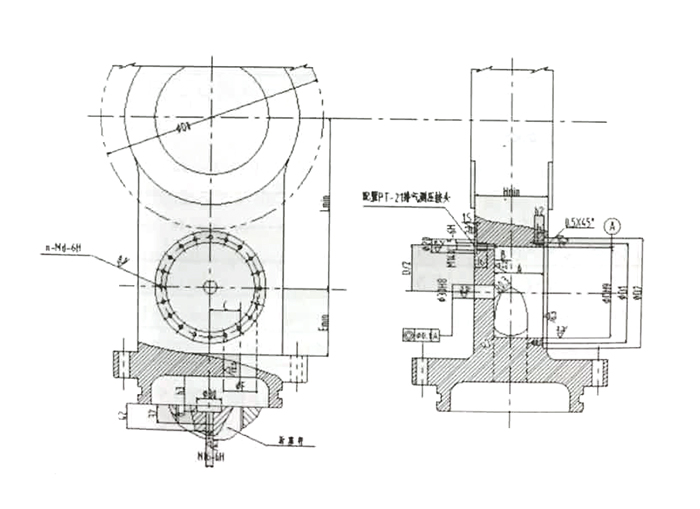

后拉式液壓啟閉機吊頭換算示意圖:

3
